בסיס בטון הוא החיבור בין הקרקע לעמוד התאורה. הוא זה שמחזיק את העמוד במקומו, מעביר עומסים לקרקע, ומאפשר עבודה בטוחה לאורך שנים. בבסיסים לעמודים נמוכים (4–5 מ׳) הדרישות בדרך כלל פשוטות יותר, אבל בתורנים מעל 15 מ׳ (18/20 מ׳) העומסים — בעיקר רוח ומומנטים — גדלים משמעותית, ולכן נדרש תכנון וביצוע מדויקים במיוחד.
מה ההבדל בין בסיס לעמוד 4–5 מ׳ לבין בסיס לתורן 18/20 מ׳?
- עומסים ומומנטים: ככל שהעמוד גבוה יותר, המומנט בבסיס גדל מאוד (אפקט “מנוף”).
- עוגנים וכלוב זיון: בתורנים גבוהים נדרשת מערכת עוגנים וזיון קפדנית יותר, עם רגישות גבוהה למיקום וסימטריה.
- בקרת איכות: סטייה קטנה במפלס/אנכיות/תבנית עוגנים עלולה להפוך לתקלה יקרה בעת ההקמה.
- לוגיסטיקה וביצוע: חפירה, יציקה, זמני התקשות ופעולות מדידה/יישור — מקבלים משקל גדול יותר בפרויקט.
שלבי עבודה מומלצים לבסיסי בטון לעמודי תאורה
1) סקר שטח ותיאומים
לפני חפירה: תיאום תשתיות קיימות (חשמל/תקשורת/מים), בדיקת גישה לכלי עבודה, ותכנון בטיחות (גידור/סגירות). זה חשוב במיוחד כשמדובר בתורנים גבוהים שנדרשים מנוף/במת הרמה במועד ההקמה.
2) חפירה והכנת מצע
עומק/קוטר/צורת החפירה הם חלק מהתכנון ההנדסי של הבסיס. בשטח חשוב לוודא קרקע יציבה, ניקוז, והכנה שמאפשרת יציקה נקייה (ללא בוץ/מים עומדים).

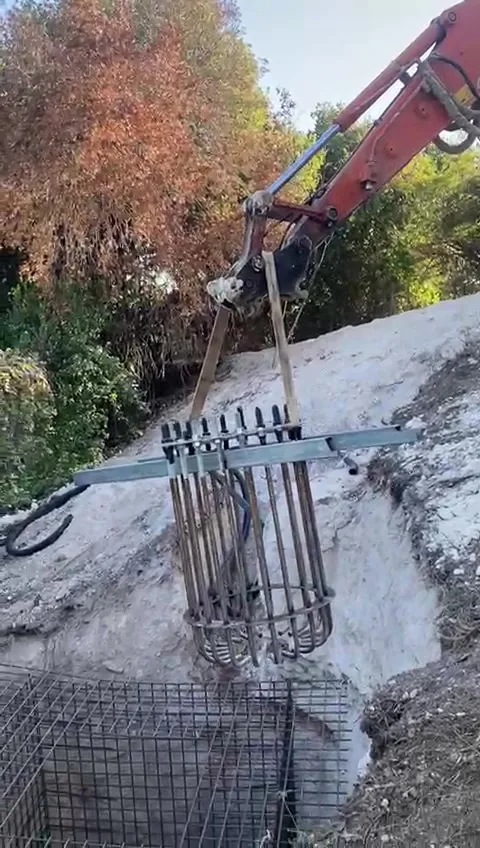

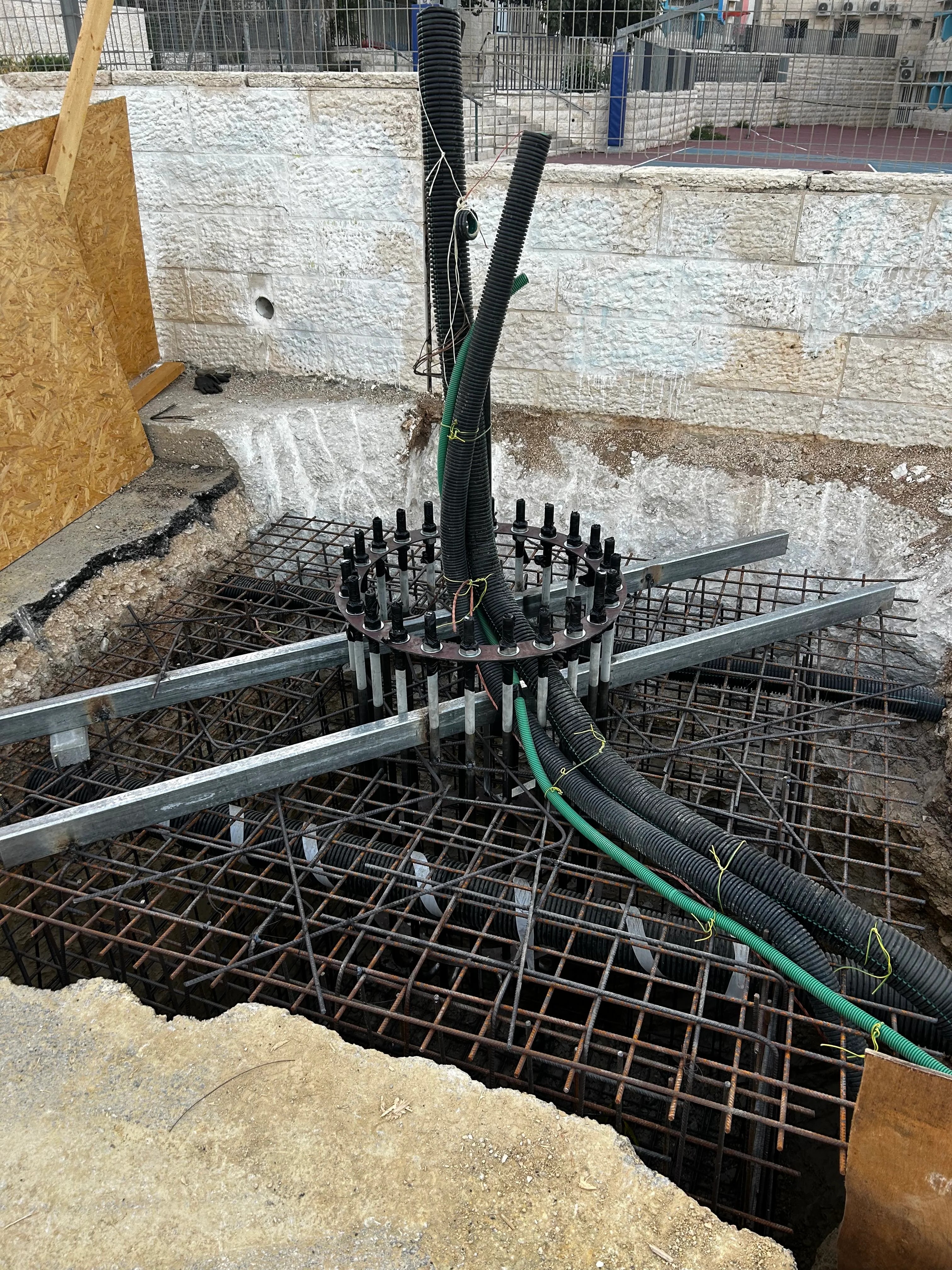

3) תבנית עוגנים (Anchor Cage) ומדידות
כאן “קובעים את גורל” העמוד. נקודות מפתח:
- תבנית עוגנים לפי השרטוטים והאביזרים המתאימים לעמוד (דגם/יצרן/פלטה).
- מפלס: גובה עוגנים והראש חייב להיות מדויק כדי לקבל ישיבה תקינה של הפלטה ואטימה.
- מרכזיות: התאמה לציר העמוד והכנת מעבר לכבלים/צנרת לפי התכנון.
- אבטחת מיקום: קיבוע לפני יציקה כדי שלא יזוז בזמן רטט/הזרמת בטון.
בתורנים 18/20 מ׳, סטייה קטנה בתבנית העוגנים יכולה להפוך את ההקמה בשטח למורכבת מאוד — ולכן הבקרה בשלב הזה קריטית.
4) יציקת בטון
ביציקה חשוב לשמור על רציפות, ויברציה מתאימה (למניעת חללים), וגימור ראש בסיס תקין. לאחר יציקה, יש להגן על היציקה בהתאם לתנאי מזג אוויר (שמש/גשם) כדי למנוע סדיקה מוקדמת.
5) הכנות חשמליות
צנרת ומעבר כבלים צריכים להיות מתוכננים מראש: כניסות, שוחות/תיבות, והכנות להארקה. גם בעמוד 4–5 מ׳ וגם בתורן גבוה, תכנון נכון יחסוך “חציבות” ותיקונים לאחר מכן.
דגשים מיוחדים לתורנים מעל 15 מ׳ (18/20)
- תכנון הקמה: גישה למנוף, מרחב תמרון, ותיאום עם תנועה/בטיחות.
- בקרה לפני הקמה: מדידת מרחקי עוגנים/אלכסונים, בדיקת אנכיות ומפלס.
- הארקה: לרוב מדובר במתקן משמעותי יותר — חשוב להיערך נכון לתשתית ההארקה ולבדיקות מסירה.
ומה לגבי עמודים נמוכים 4–5 מ׳?
גם בעמוד קטן, בסיס לא נכון יגרום לבעיות: עמוד “רוקד”, שקיעה, קורוזיה בעוגנים או כניסת מים לבית בסיס. לכן מומלץ לשמור על אותם עקרונות: תבנית עוגנים מדויקת, יציקה איכותית, וניקוז/אטימה נכונים.
סיכום
בסיס בטון טוב הוא שילוב של תכנון + ביצוע + מדידה. בעמודים 4–5 מ׳ מדובר בעיקר בסטנדרט ביצוע, ובתורנים 18/20 מ׳ מדובר גם בניהול עומסים גבוהים ובקרת דיוק גבוהה במיוחד. אם אתם מתכננים הקמת עמודים/תורנים בפרויקט עירוני או ספורטיבי — נשמח לייעץ ולבצע.
